全自動鋼筋桁架生產設備是對鋼筋作業的一種加工設備，將放線、矯直、彎曲成型、焊接、剪切、成品收集、碼放等工作一次完成。采用數控的自動化鋼筋桁架成型裝置，進行生產速度高于每分鐘12米的鋼筋桁架焊接生產。對于建設施工方來說，標準要求的鋼筋桁架具有焊接質量好，速度高，工人勞動強度小，生產效率高的特點。作為業內知名自動化系統解決方案供應商，中智電氣結合用戶及市場實際應用需求，推出了全自動、智能穩定、高效率的鋼筋桁架生產方案，運行速度可達14m/min。采用中智電氣自主研發生產的ZF系列通用的伺服電機，MZ630P系列伺服驅動，進行位置、速度及電流三環控制，以達到用戶需求。

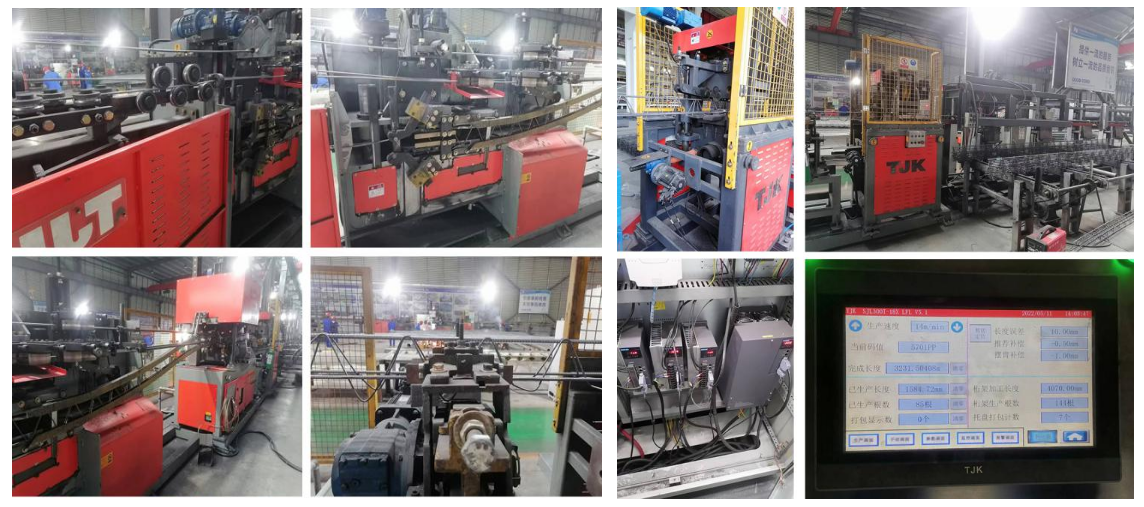

        全自動鋼筋桁架生產設備中，鋼筋牽引，鋼筋折彎，底角折彎，剪切臺移動這四個重要組成部分均采用中智伺服驅動及伺服電機，通過脈沖及多段位置控制，滿足用戶功能需求。其中，鋼筋牽引、鋼筋折彎及剪切臺移動采用脈沖控制，底角折彎采用多段位置控制。設備各部分結構如下圖所示。



全自動鋼筋桁架生產線加工工序

鋼筋牽引、鋼筋折彎

 底角折彎

剪切臺移動



        關鍵詞：全自動鋼筋桁架生產線加工工序，中智伺服驅動、中智伺服電機
